Menşe yeri:
Çin
Marka adı:
YOUNGYOU
Sertifika:
UL CE
Model numarası:
YY-01-01-W2500-002
Bize Ulaşın
video

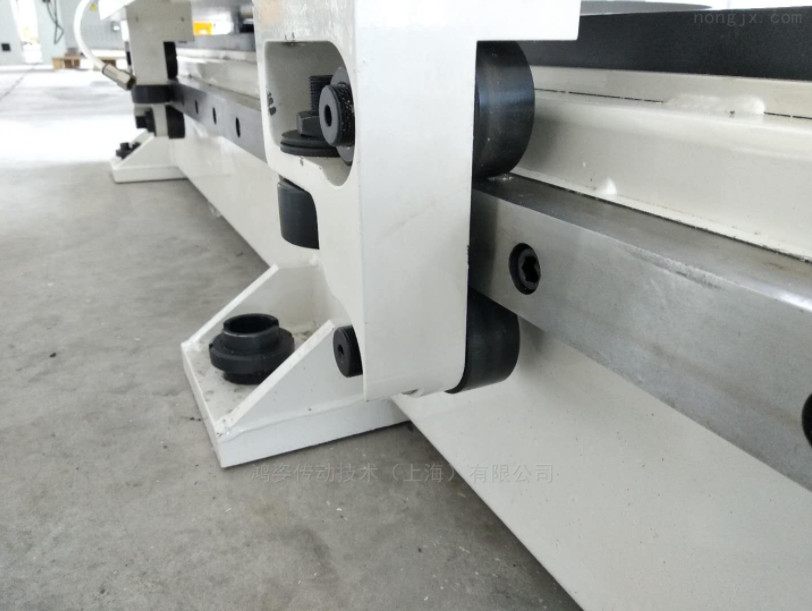

Otomatik olarak yağlanan makaralı kılavuz, arıza oranını azaltır ve kullanım ömrünü uzatır
Robot Kılavuz Yolunun Tanımı
Geniş açıklıklı birden fazla iş istasyonunda çalışmak veya gövde, kanatlar, rüzgar türbini kanatları vb. ), robotu hareketli bir platform üzerine kurmak ve "hareketli ayak sesleri" ekleyerek çalışma aralığını genişletmek ve genişletmek gerekir.Endüstriyel robotların çoğu 6 eksenli olduğundan, bu hareketli hareket platformu genellikle "robotun yedinci ekseni" olarak adlandırılır ve "yedinci eksen" olarak kısaltılır.(Kılavuz rayı)
Kılavuz rayın işlevi
Kayar ray, doğrusal kılavuz ray veya doğrusal kayar ray olarak da bilinen robot kılavuz rayı (yedinci eksen), doğrusal ileri geri hareket durumlarında kullanılır.Lineer yataklardan daha yüksek bir nominal yüke sahiptir ve belirli bir miktarda tork taşıyabilir.Yüksek yükler altında yüksek verimlilik ve dayanıklılık ile yüksek hassasiyetli doğrusal hareket elde edebilir.Bileşenleri desteklemek ve yönlendirmek için kullanıldığında, robotun esnekliğini artırabilir, çalışma aralığını genişletebilir ve robotun dengeli çalışmasını ve hareket etmesini sağlayabilir.
Şirket hakkında
Kılavuz rayımız, aşağıdakiler gibi birçok uluslararası tanınmış robot markasıyla işbirliği yapmıştır:ABB KUKA FANUC Yaskawa UR.Dahil olan şirketler ağırlıklı olarak paletleme, yükleme ve boşaltmayı içerir.Kılavuz rayın yükü500kg ila 5000kg.Kılavuz rayın uzunluğu, müşterilerin ihtiyaçlarına göre özelleştirilir.Bir ABB IRB6700 robotunun 20 CNC makinesine karşılık geldiği ve 50m uzunluğundaki bir kılavuz rayın robotun ileri geri hareketini, yükleme ve boşaltma işlemini tamamladığı bir durum oluşturduk.Robot sayısı büyük ölçüde azalır ve entegrasyon maliyetinden tasarruf edilir.
Firmamız ayrıca daha düşük fiyatlarla birlikte sipariş vermek için endüstriyel robotları çok uygun fiyatlarla sunmaktadır.
Robotlarımızı ve raylarımızı araştırmak için Şangay, Çin'e hoş geldiniz!
Şirket Ürün Temini.
ABB robotu
KUKA robotu
Yaskawa robotu
fanuc robotu
UR robotu
Cobot
Kılavuz rayı
Çin'de yapılan cobot
Ürün Detayları
| HAYIR | İsim | Marka/Şartname |
| 1 | Parça gövdesi | YOUNGYOU/W=700mm,H=350mm,L=Alıcının istediği gibi |
| 2 | Planet redüktör | SHIMPO Japonya |
| 3 | lineer kılavuz rayı | HIWIN Tayvan HGH45 |
| 4 | Slayt bloğu | HIWIN Tayvan HGH45 |
| 5 | Raf ve pinyon | Çin Tayvan YCC Helisel dişli |
| 6 | yağlama sistemi | GENÇ SEN 1 L |
| 7 | Toz kaplamış | YOUNGYOU/Yarı kapalı sac tipi/Organ stili |
| 8 | Sert limit elastik tampon | GENÇSEN |
| 9 | Robot montaj plakası | GENÇSEN/1200*1000*30mm |
| 10 | Toprak bağlantı plakası | GENÇSEN |
| 11 | Sürükle zinciri | Ürün/G=200mm,Y=45mm,R250mm |
| 12 | Redüktör bağlantı flanşı | GENÇSEN |
| 13 | Servo motor | ①bağlantı Robotu dış ekseni |
| ②Bağlantısız servo motor | ||
| 14 | ayar civatası | M15 ince adımlı diş |
| 15 | Limit sensörü | Japonya Omron |
ÜRÜN GÖRSELLERİ

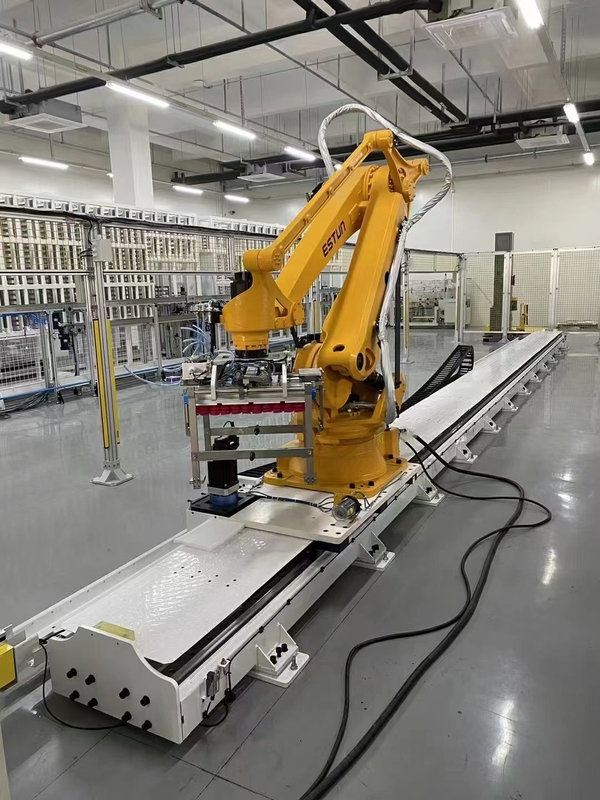

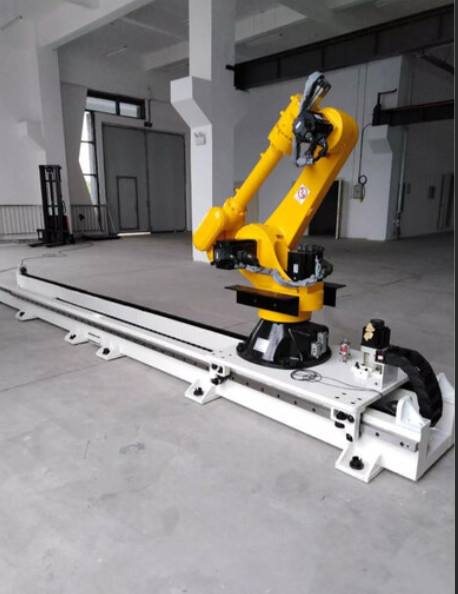

Kılavuz rayın durum diyagramı
Ana bileşenlerin markaları, özellikleri ve parametreleri
Kılavuz ray yapılandırma önerileri
Paketleme ve Taşıma
